文献解读 | 集成光学涡旋微梳：一个微环同时输出频率梳与 50 个涡旋模式（Nature Photonics 2024）

论文简介

本文解读的是 2024 年发表在 Nature Photonics 上的论文：Integrated Optical Vortex Microcomb（DOI 页面，arXiv 开放全文），作者是 Bo Chen、Yueguang Zhou、Yang Liu、Chaochao Ye、Qian Cao、Peinian Huang、Chanju Kim、Yi Zheng、Leif Katsuo Oxenløwe、Kresten Yvind、Jiawei Li、Jie Li、Yiming Zhang、Chun-Hua Dong、Songnian Fu、Qiwen Zhan、Mingbo Pu、Junqiu Liu，来自中国科学技术大学、丹麦技术大学（DTU）等机构。

一句话概括：这篇论文把光学频率梳和涡旋光束”合”进了同一个 III-V 族集成微环——一个器件同时输出最多 50 个轨道角动量（OAM）模式，每个模式被编址到光梳的不同频率分量上，并演示了用它们合成 OAM 随时间变化的自扭矩时空脉冲。

引言：两个”无限维”自由度为什么要合并

光有两个”天生就很大”的维度。第一个是频率：一束光可以同时携带成千上万条等间距的谱线，这就是光学频率梳；第二个是轨道角动量（orbital angular momentum，OAM）：理论上拓扑荷 $l$ 可以取任意整数，每条谱线都可以再挂一个涡旋”身份”。两者各自发展多年——频率梳是精密测量和时间频率领域的标准工具，涡旋光束是通信复用和量子信息中常见的自由度——但它们很少出现在同一个器件里。

把两个维度合并的直接动机是时空操控：如果不同频率的光携带不同的 OAM，那么在时间上”排开”这些频率分量，就能得到一束 OAM 随时间连续变化的光。这样的光场在超快光学、光与物质相互作用等领域有独特价值。自由空间里最早的光学涡旋梳概念演示出现在 2020 年，但系统体积大、模式数量有限；这篇论文的目标是把它搬上芯片，并一次给出几十个模式。

表 1：频率维度与轨道角动量维度的对比。

对比项	频率（波长）维度	轨道角动量维度
物理量	谱线频率 $\nu$ 或波长 $\lambda$	拓扑荷 $l$（整数）
空间特征	无特殊空间结构	螺旋波前、环形光强
典型复用方式	波分复用（WDM）	OAM 模式复用
片上载体	微腔光梳（微梳）	微环回音壁模 + 角光栅
两者结合	每条频率谱线对应一个 OAM 模式	频率给 OAM”编址”

前置概念一：光学频率梳与微腔光梳

光学频率梳（optical frequency comb）是一系列等间距、相位相干的谱线，看起来像一把梳子，也像一把”频率尺子”：相邻梳齿之间的间隔是已知且稳定的，因此可以用它把光学频率和微波频率连接起来，支撑精密光谱、时频传递和通信等技术。

微腔光梳（microcomb）是把这套思想压进毫米级甚至更小谐振腔的产物：在回音壁模式（whispering gallery mode，WGM）微环里，材料的三阶非线性（Kerr 效应）把单频泵浦光转成一系列等间距的频率分量，这就是 Kerr 光梳（Kerr comb）。相邻纵模的间隔称为自由光谱范围（free spectral range，FSR），它由微环的周长和模式的有效折射率决定。相比台式频率梳，微梳体积小、可批量制造，适合片上集成，但也对谐振腔的品质因数（Q 值）和色散控制提出很高要求。

表 2：台式频率梳与微腔光梳（微梳）的对比。

对比项	台式频率梳	微腔光梳（微梳）
载体	锁模激光器或外腔	微环等微谐振腔
梳齿间隔	由激光腔长决定	由微环 FSR 决定
体积	台式系统	芯片级
产生机制	锁模/增益介质	Kerr 非线性 + 高 Q 腔
适合场景	实验室精密测量	片上集成、通信、传感

前置概念二：涡旋光束与轨道角动量

涡旋光束（optical vortex beam）的特点在波前：普通光束的等相位面是平面或球面，涡旋光束的等相位面则像螺旋楼梯。描述它最常用的是拉盖尔-高斯（Laguerre-Gaussian，LG）模式，其相位因子为 $\exp(i l \varphi)$，其中 $\varphi$ 是方位角，$l$ 是整数拓扑荷。每个光子携带 $l\hbar$ 的轨道角动量（$\hbar$ 为约化普朗克常数），$l$ 越大，波前绕得越紧，光强的中心暗环也越大——中心是相位奇点，强度为零。

轨道角动量之所以诱人，是因为 $l$ 理论上可以取任意整数，是一个”无限维”的自由度：不同 $l$ 的光可以互不干扰地叠加或分开，因此既可用于通信中的模式复用，也可用于量子信息中编码多维量子态。产生涡旋光束的办法很多——螺旋相位板、空间光调制器、超表面——但真正难的是片上集成：既要让光在芯片里”转”起来，又要把它无损地”放”出来。

有意思的是，微环里的回音壁模式天然就带方位角信息：光沿环壁绕行，模式阶数 $m$ 对应绕行一圈的相位周期数。也就是说，微环内部本来就有”OAM 的雏形”，问题只在于如何把它变成自由空间里可以使用的涡旋光束——这正是论文核心器件要解决的。

核心器件：角光栅修饰的 AlGaAs 非线性微环

论文的器件建立在 AlGaAs-on-insulator（AlGaAsOI）平台上：AlGaAs 是 III-V 族化合物半导体，同时具备二阶和三阶非线性，论文利用其三阶 Kerr 非线性在微环里产生光梳。器件本体是一个半径约 25 μm 的微环，旁边耦合一条总线波导；微环内壁刻有一圈角光栅（angular grating），特征尺寸约 30 nm，波导截面约为 380×750 nm²。图 1 给出了整个器件的概念：角光栅寻址的微环同时发射多个涡旋，每个涡旋对应一个频率；再经过一段色散介质，各频率分量在时间上错开，OAM 就随时间变化了。

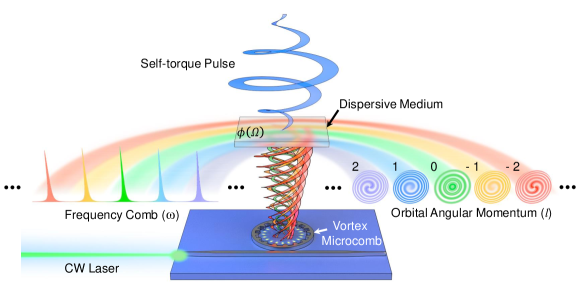

图 1：从涡旋微梳生成自扭矩脉冲的示意图。角光栅寻址的非线性微环同时发射多个光学涡旋，每个 OAM 模式（右侧）对应不同的频率（左侧）；色散介质把各频率分量合成为 OAM 随时间变化的时空光学脉冲。

角光栅是整个设计的关键。微环里的回音壁模式本来被限制在环内，角光栅把它”衍射”出来，同时建立 WGM 与发射涡旋之间的对应关系：发射涡旋的拓扑荷为 $l = m - N$，其中 $m$ 是 WGM 的方位角阶数，$N$ 是角光栅的周期数。因为微环的每一个纵模对应一个不同的频率，而不同纵模的 $m$ 又不同，最终得到的效果就是：每条频率谱线发射一个确定拓扑荷的涡旋——频率给 OAM 编了址。论文用 SEM 图直接展示了器件：图 2(a) 是 25 μm 半径微环与总线波导，(b) 是放大后的内壁角光栅，(c) 是叠加了 TE₀₀ 模的横截面，(d–g) 是不同谐振的透射光谱，其中最高本征 Q 值达到 410,000。

图 2：AlGaAs 微环的表征。(a) 制备器件的 SEM 图像；(b) (a) 中白色虚线框区域的放大图，显示内壁角光栅；(c) 微环横截面的 SEM 图像，叠加 TE₀₀ 模；(d–f) 对应 $l = 0$、$l = -1$、$l = -2$ OAM 模式的谐振透射光谱；(g) 最高本征 Q 值为 410,000 的谐振透射光谱。波导截面 380×750 nm²，角光栅特征尺寸 30 nm。

这里有一个需要权衡的地方：角光栅要”放光”，就必然引入散射损耗，而光梳产生又要求高 Q 值。论文的策略是让 AlGaAs 的超高非线性来补偿角光栅带来的损耗——光在腔内转的圈数不必那么多，也能积累出足够强的非线性。透射光谱里还能看到模式分裂：零阶模式有约 9.3 GHz 的明显分裂，其他阶数的分裂小于 1 GHz，这与制造误差引起的反向传播模式耦合有关。

实验验证：最多 50 个按频率编址的涡旋模式

验证思路分两步：先看光谱上有没有”梳”，再看每条梳线是不是真的带上了预期的涡旋相位。实验装置如图 3(a)：可调谐连续波（CW）激光经过掺铒光纤放大器（EDFA）放大，由光纤偏振控制器（FPC）调整偏振，再通过透镜光纤耦合进总线波导；波导输出的透射光送入光谱分析仪（OSA）或干涉光路，从微环上方发射出来的涡旋则直接成像在 CCD 上，或与参考光干涉后再经透射光栅分光成像。

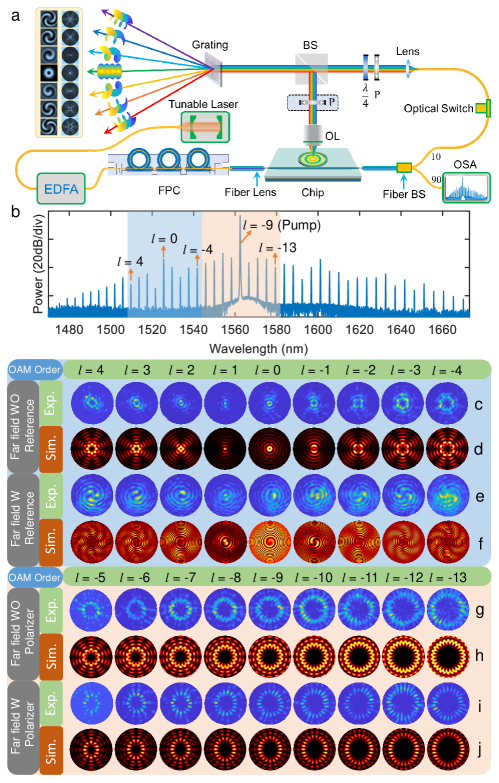

图 3：涡旋频率微梳的表征。(a) 实验装置示意图：CW 激光经 EDFA 放大、FPC 控制偏振后由透镜光纤耦合进波导，透射光送入 OSA 或干涉光路，发射的涡旋直接成像或与参考光干涉后经透射光栅分光成像；(b) OSA 测量的微梳光谱，浅蓝区域对应 OAM 电荷 4 到 −4 的梳线，浅红区域对应 OAM 电荷 −5 到 −13 的梳线；(c)(e)(g)(i) 有/无参考光、不同偏振基下的实测远场图样；(d)(f)(h)(j) 对应仿真图样。

OSA 测得的微梳光谱里，梳线被清晰地分成两段：浅蓝区域对应 OAM 电荷从 4 到 −4 的梳线，浅红区域对应 OAM 电荷从 −5 到 −13 的梳线——也就是说，每个频率分量都对应一个确定的拓扑荷，频率和 OAM 确实一一绑定。为了确认涡旋不是”看起来像”，论文把发射光与参考光干涉，实测远场图样和仿真吻合；进一步的干涉方法把拓扑荷定量测量到了 25，器件整体发射最多 50 个 OAM 模式。这些发射的涡旋同时具有较高的 OAM 模式纯度和出射效率。

应用演示：合成 OAM 随时间变化的自扭矩脉冲

有了”每条谱线一个涡旋”的微梳，一个自然的下一步是合成自扭矩脉冲（self-torque pulse）——即 OAM 随时间连续变化的光脉冲。物理图像很直接：不同频率的光在色散介质里群速度不同，涡旋微梳经过一段色散介质后，各频率分量在时间上被”摊开”，于是脉冲的不同时间切片携带不同的 OAM，整体就是一束”边传播边拧”的光。

论文用数值模拟演示了这个过程，如图 4：分别模拟基频锁模（FSR = 500 GHz）和谐波锁模（FSR = 1000 GHz）两种状态，各取 7 条梳线，拓扑荷分别从 −3 到 +3 与 −6 到 +6，并采用径向偏振。图 4(b)(e) 展示了微梳输出的时空强度分布：波包的等强度面随时间推进，红色/蓝色表示 OAM 的正负号随时间翻转；图 4(c)(f) 是自扭矩脉冲在时域的模态分解。模拟结果说明，涡旋微梳只需配合一段色散介质，就能作为片上自扭矩光源使用。

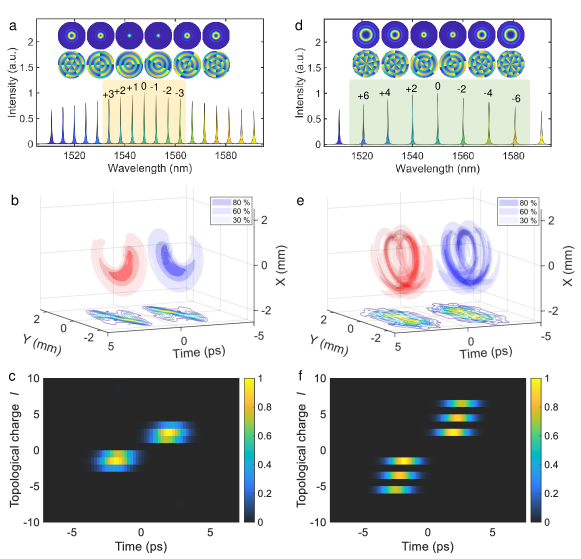

图 4：用涡旋微梳合成自扭矩脉冲。(a)(d) 基频锁模（FSR = 500 GHz）与谐波锁模（FSR = 1000 GHz）的模拟微梳结构，各 7 条梳线，拓扑荷分别从 −3 到 +3 与 −6 到 +6；(b)(e) 微梳输出的时空强度分布，等强度面取峰值的 80%/60%/30%，红/蓝对应 OAM 的正/负号，输出脉冲携带时变 OAM；(c)(f) 自扭矩脉冲在时域的模态分解。

意义与局限

从原理上看，这篇论文的贡献是把两个原本各自发展的方向——涡旋发射器和微腔光梳——融合成一个片上器件：用角光栅给微环的每一个频率分量”分配”一个涡旋模式，从而得到频谱编址的 OAM 光源。这类光源在光通信里意味着新的复用维度（频率 × OAM 同时编码），在量子信息里意味着多维态制备的新平台，在超快光学里则提供了一种片上合成时空光场的途径。与 2020 年自由空间的光学涡旋梳演示相比，它的进步在于集成化和规模化：几十个模式从同一块芯片上同时出来。

同时也应看清它的边界。第一，这是一篇原理验证论文：拓扑荷定量测量到 25、”最多 50 个 OAM 模式”是论文报告的上限，不代表器件在任意工作点都稳定输出 50 个模式。第二，自扭矩脉冲的部分是数值模拟演示（图 4），实验上验证的是频谱编址的涡旋微梳本身，把模拟变成实验仍待推进。第三，器件依赖 AlGaAsOI 工艺与 30 nm 级别的角光栅加工，角光栅引入的散射损耗和高 Q 之间需要精细平衡，这些都会影响良率与量产；与 CMOS 工艺的兼容性、泵浦光源的片上集成以及模式纯度和串扰的系统评估，属于作者未覆盖、需要后续工程化的问题。
